TIME ROLLING · KÜNSTLICHE FÖRDERUNG
Kosten der Gestänge-
tiefpumpenförderung senken
TR-Drehkupplungen für Pumpengestänge in künstlichen Fördersystemen.
PRODUKTÜBERBLICK

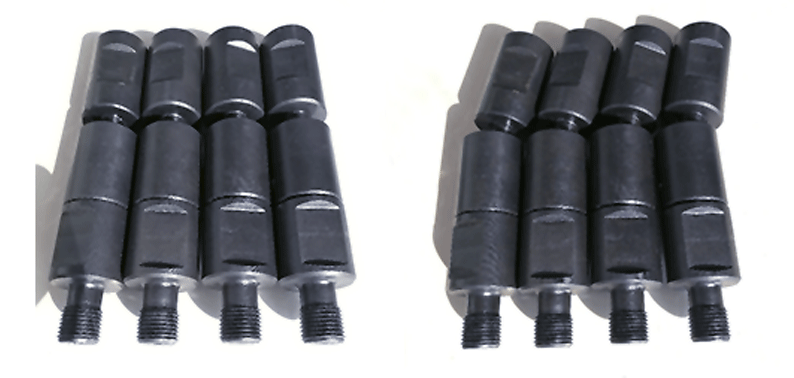

TR-Drehkupplungen für Pumpengestänge
TR-Drehkupplungen für Pumpengestänge können die Förder- und Stromkosten deutlich senken und Ihre Förderrate steigern. Sie können Ausfälle der Gestängetiefpumpenförderung in künstlichen Fördersystemen weitgehend verhindern.
Hauptfunktionen
Die TR-Drehkupplung kann die Kosten der Gestängetiefpumpenförderung sowie mechanische Ausfälle wie verbogene Stangen, Gewinde- und Verbindungsversagen oder festsitzende Pumpengestänge deutlich reduzieren. Sie kann die wartungsfreie Betriebszeit von Ölbohrungen verlängern, Reibung und Belastung der Gestängetiefpumpen verringern sowie Strom- und Förderkosten sparen. Unsere Drehkupplung stellt eine Gelenkverbindung zwischen den Pumpenstangen her, die einen zusätzlichen Pumpenkolbenhub und damit eine höhere Förderrate ermöglichen kann.
FUNKTIONSPRINZIP
Gelenkverbindung
(wie ein Knochengelenk).
TR-Drehkupplungen stellen Gelenkverbindungen zwischen Pumpenstangen her. Die TR-Drehkupplung kann sich um volle 360° um ihre eigene Mittelachse drehen. Wie dargestellt ermöglicht sie eine Auslenkung von etwa 1° aus der Mittelachse. Sie kann Abweichung und Richtung automatisch ausgleichen, ein Lösen des Gewindes und überhöhtes Drehmoment verhindern und exzentrischen Verschleiß vermeiden. Sie ist ein geeignetes Bohrlochwerkzeug zur Kostensenkung und Steigerung der Förderrate bei der Gestängetiefpumpenförderung.
Anwendungen
Vier Betriebsbedingungen.
TR-Drehkupplungen können in allen Arten von Bohrungen mit Gestängetiefpumpen eingesetzt werden.

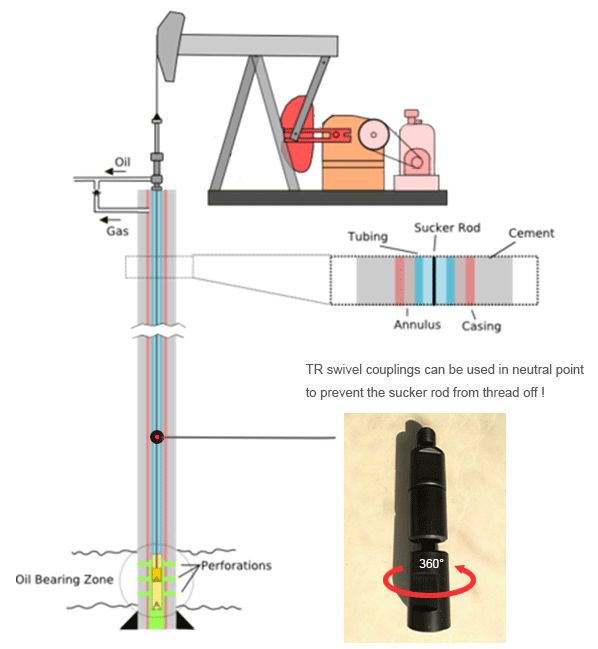

Lösen der Pumpengestängegewinde verhindern
TR-Drehkupplungen am Neutralpunkt einbauen. Sie können das rückdrehende Drehmoment der Pumpenstangen bei der Hubbewegung beseitigen und so ein Lösen der Gewinde weitgehend verhindern.

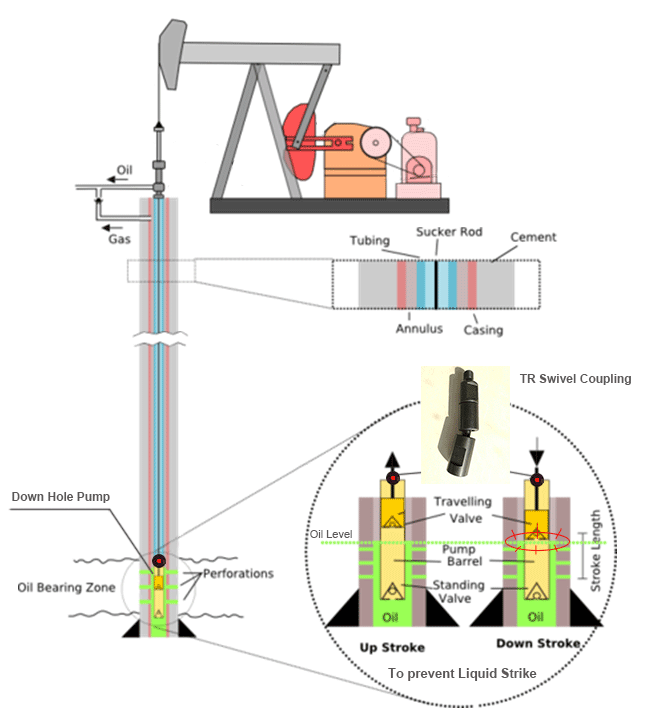

Betrieb mit Flüssigkeitsschlag
Die TR-Drehkupplung oberhalb des Kolbens in das Pumpengestänge einbauen. Sie kann die starke Stoßbelastung durch das Biegemoment abmildern. Bei sinkendem Ölspiegel kann Flüssigkeitsschlag verhindert, die Beschädigung von Bohrlochwerkzeugen und Oberflächenausrüstung vermieden und damit die Förderkosten gesenkt werden.

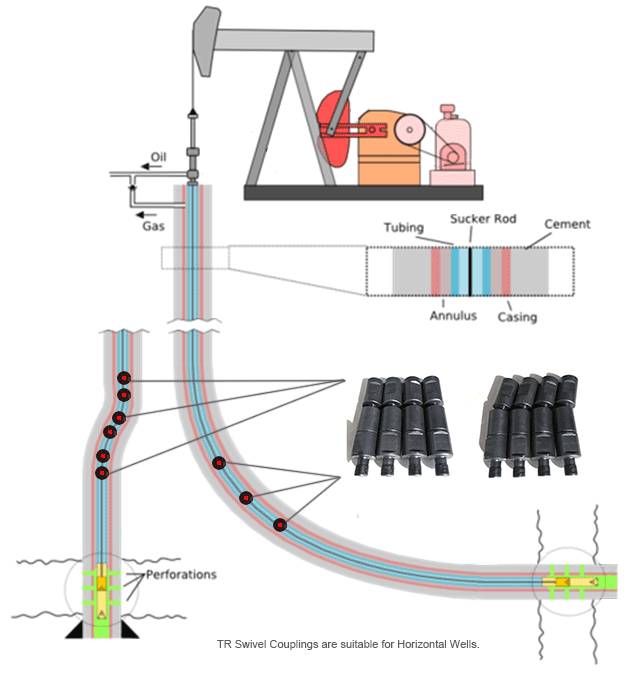

Horizontalbohrungen
Die TR-Drehkupplung kann im Bereich der Biegestellen mit dem Pumpengestänge verbunden werden und dort eine Gelenkverbindung herstellen. Dadurch lassen sich exzentrischer Verschleiß, Reibung und Belastung des künstlichen Fördersystems reduzieren. Die wartungsfreie Betriebszeit und die Lebensdauer von Rohren und Stangen können verlängert sowie Strom und Kosten erheblich gespart werden.

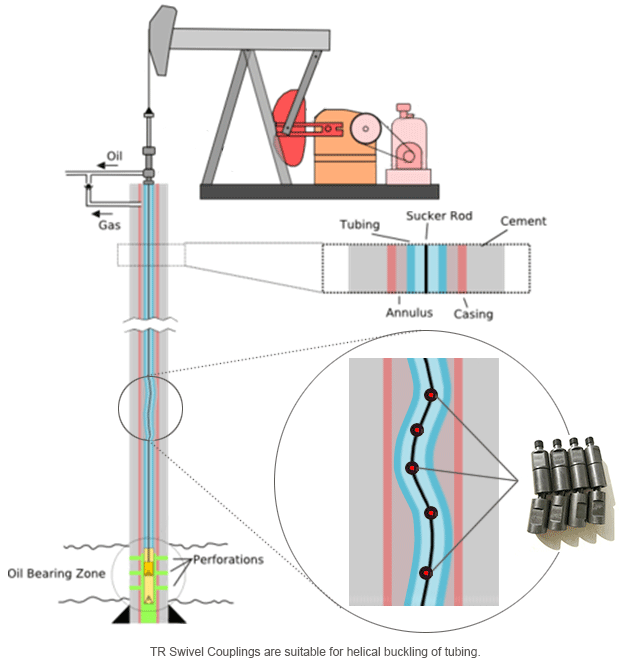

Schraubenförmiges Knicken der Förderrohre
Die TR-Drehkupplung kann im Bereich schraubenförmiger Knickstellen in das Pumpengestänge eingebaut werden. Ihre Gelenkverbindung ermöglicht dort einen ruhigen Lauf unter günstigen Betriebsbedingungen. Sie kann einen zusätzlichen Pumpenkolbenhub ermöglichen und die Förderrate des Ölbohrlochs erhöhen.
PRODUKTVORTEILE
Der Vorteil unserer Drehkupplung
- Förderrate steigern
- Effizienz erhöhen
- Gestängebelastung reduzieren
- Leckagen an Förderrohren reduzieren
- Gestängeausfälle reduzieren
- Pumpenreparaturen reduzieren
