Oberflächenausrüstung für Bohrlochtests
Time Rolling liefert Oberflächenausrüstung für Bohrlochtests zur Handhabung, Trennung, Erwärmung, Messung und Förderung von Medien. Entdecken Sie nachstehend die einzelnen Ausrüstungstypen und ihre Betriebsmerkmale.
- Ausrüstungsgruppen
- 7
- Druckbereich der Sandabscheider
- 5,000–20,000 psi
- Förderpumpenaggregate
- Auf Kufen montiert

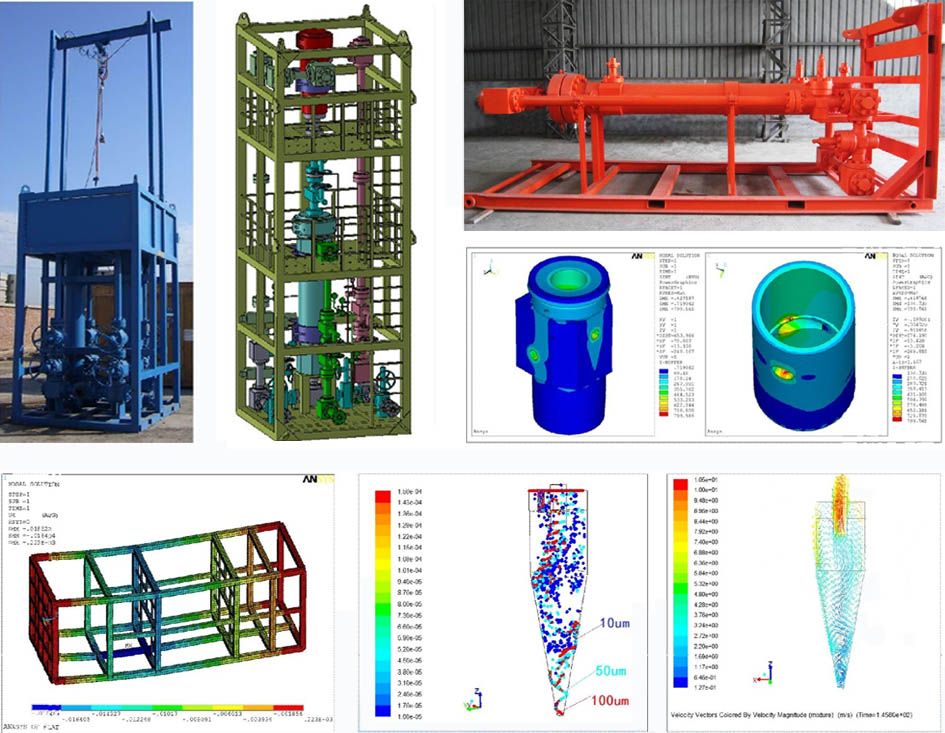

Sandabscheider und Sandfänger
Filter- und Zyklon-Sandabscheider sind für Bohrlochtests, die Reinigung nach hydraulischer Stimulation, Coiled-Tubing- und Snubbing-Workover-Arbeiten erhältlich. Für Sauergasbetrieb werden Systeme mit 5,000, 10,000, 15,000 und 20,000 psi angeboten, um nachgeschaltete Bohrlochtestausrüstung zu schützen.
- Behälterreferenz: ASME VIII, Division 2.
- Flansche, Formstücke, Rohrleitungen und Absperrschieber: API 6A.
- Einsatzreferenz: NACE MR-01-75.

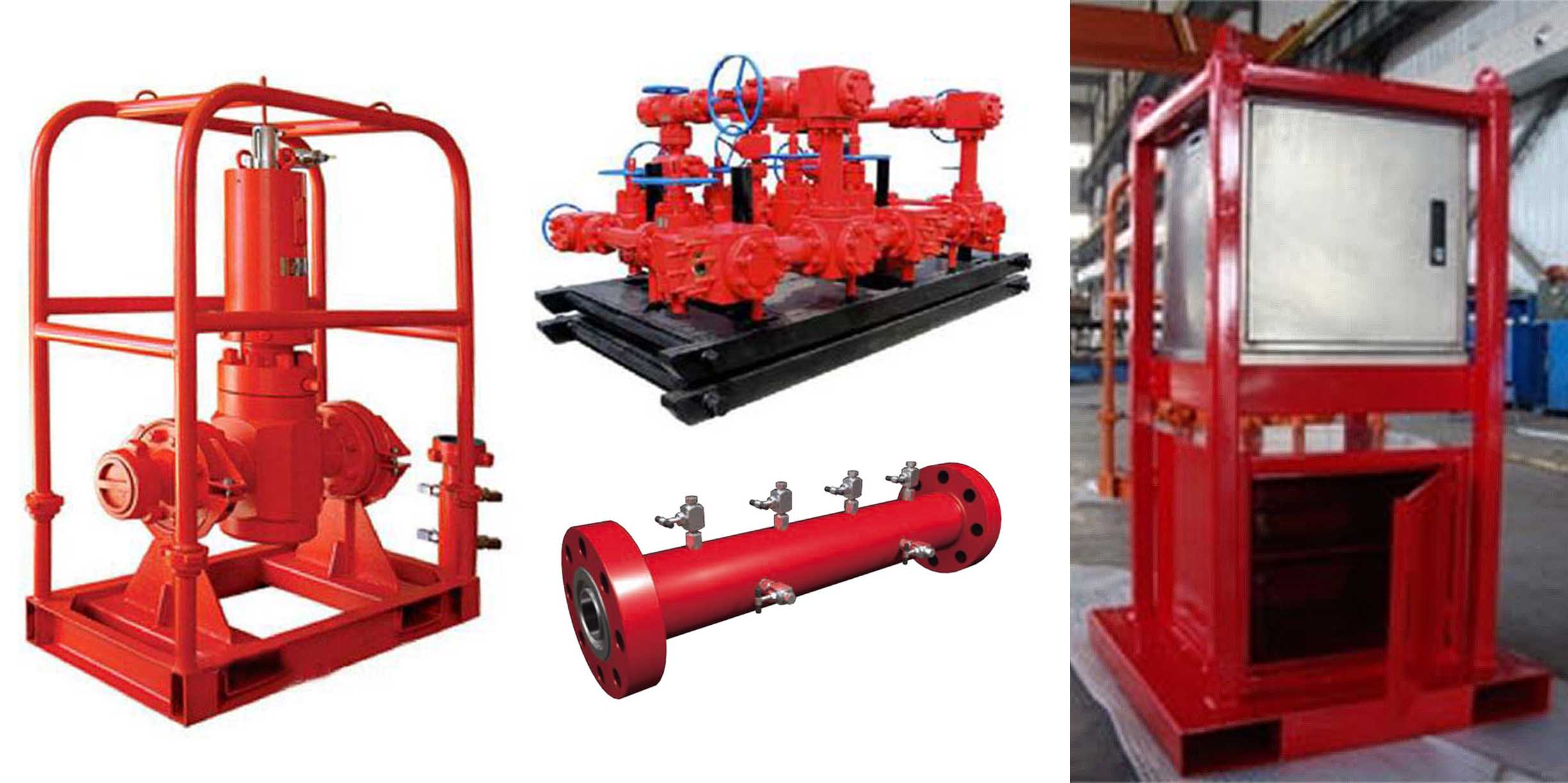

Notabschaltsysteme
Das Notabschaltsystem (ESD) steuert das Oberflächensicherheitsventil am Flowhead. Bei Ereignissen wie Rohrleckagen, Rohrbrüchen oder Bränden kann die Schließung manuell oder ferngesteuert ausgelöst werden.
Das System kann das Ventil auch wieder öffnen und bei Bedarf ein zusätzliches Oberflächensicherheitsventil vor der Drossel steuern.

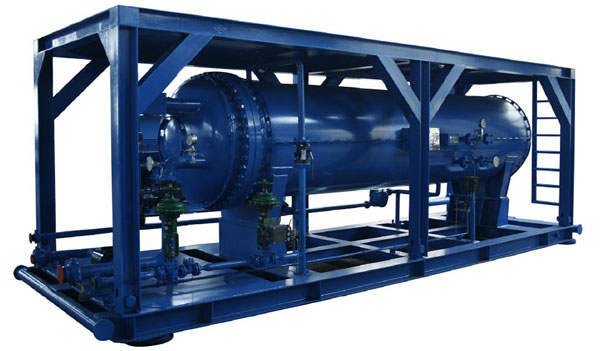

Dampfwärmetauscher
Ein Dampfwärmetauscher erhöht die Temperatur des Öl-, Gas- und Wassergemischs, bevor es in den Dreiphasen-Testabscheider gelangt.
Dampf strömt in den Mantel und erwärmt das Medium in der Rohrschlange indirekt. Die Rohrschlange besitzt einen vor- und einen nachgeschalteten Abschnitt mit einer einstellbaren Düse dazwischen, um den Durchfluss zu regeln und den Wärmeaustausch zu unterstützen.

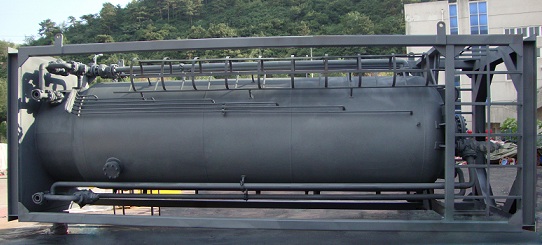

Puffertanks
Puffertanks dienen zur Kontrolle der Messwerte des Öl-Durchflussmessers am Abscheider und zur Messung der Ölförderung. Bei der Bohrlochreinigung ohne Abscheider oder Brenner kann Niederdruckgas in einen festgelegten Bereich geleitet werden.
Der Tank puffert das Rohöl aus dem Abscheider, damit eine Ölförderpumpe den Brenner mit geeignetem Förderstrom und Druck versorgen kann.

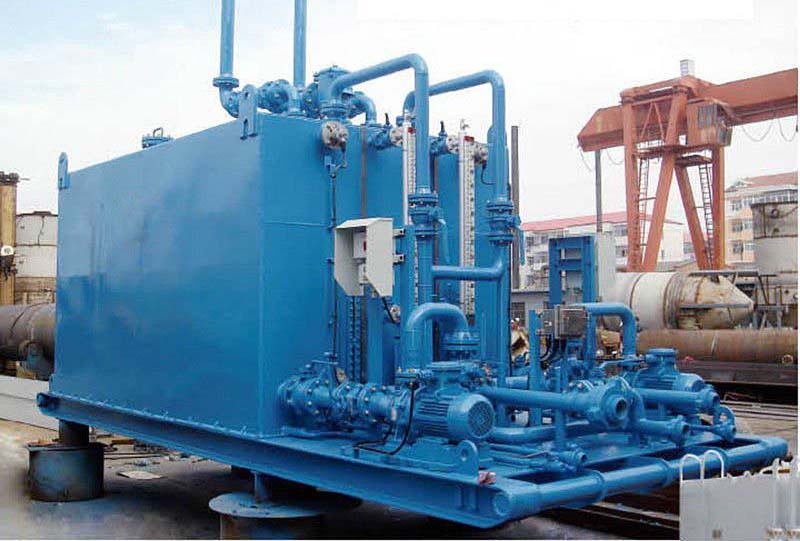

Messtanks
Messtanks nehmen Öl und Wasser aus dem Abscheider auf. Anhand der Füllstandswerte wird die Fördermenge ermittelt; die zugehörige Rohölförderpumpe unterstützt Verladung und Flüssigkeitstransport.

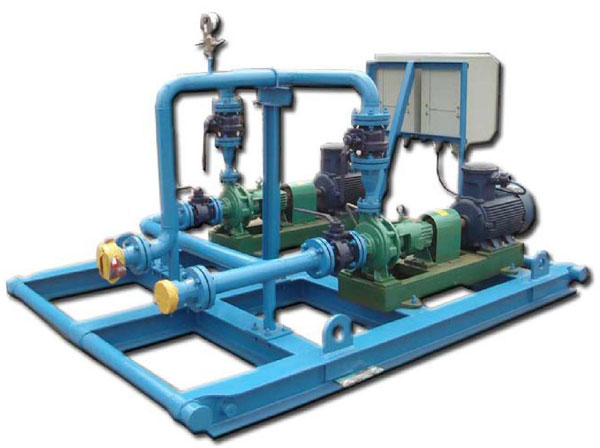

Ölförderpumpen-Skids
Jeder Rohölförder-Skid trägt zwei Kreiselpumpen: eine Betriebspumpe und eine Reservepumpe. Die Anlage umfasst eine explosionsgeschützte Bedienstation, einen Ventilverteiler und Verschraubungsanschlüsse.
Pneumatische Chemikalieninjektionspumpen
Gasbetriebene Chemikalieninjektionspumpen dosieren Chemikalien in Prozessanlagen, ohne eine elektrische Stromversorgung zu benötigen.
Zu den Anwendungen gehören Ölexploration, Offshore-Bohrplattformen, Raffinerien, Kraftwerke und Wasseraufbereitungsanlagen mit Anforderungen an explosionsgeschützte Ausrüstung.
