Gestängetiefpumpen
Gestängetiefpumpen von Time Rolling fördern Öl durch eine oszillierende Kolbenbewegung, die über den Gestängestrang von der Oberfläche angetrieben wird. Das Sortiment umfasst konventionelle Pumpen nach API-Standard und Sonderausführungen für bestimmte Bohrlochbedingungen.
- Konventionelle Gestängetiefpumpen
- Nach API-Standard
- Länge galvanisch beschichteter Pumpenzylinder
- Bis 9 m
- Weitere Stangen und Rohre
- Bis 10 m

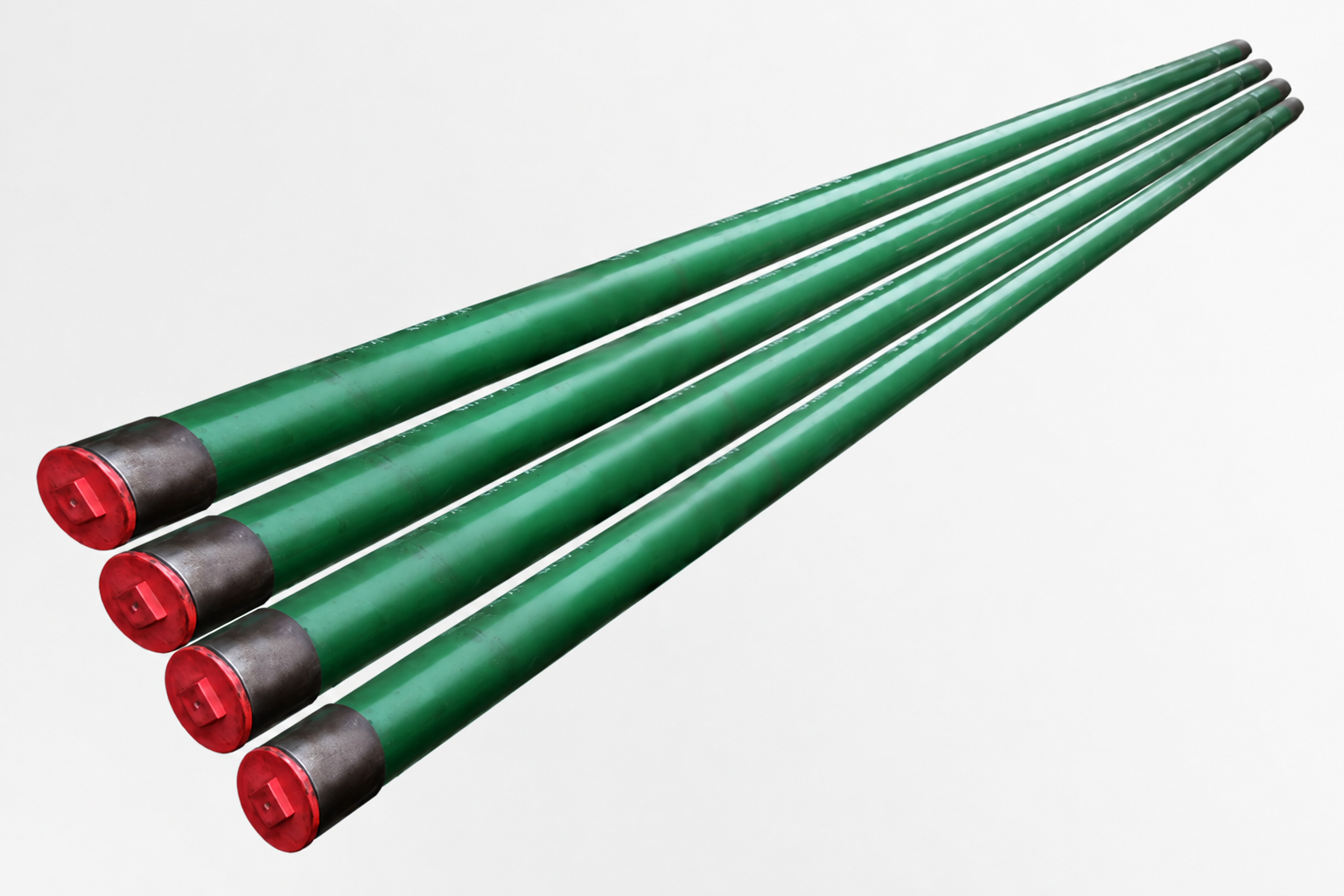

Konventionelle Gestängetiefpumpen
Der Gestängestrang überträgt die Oberflächenbewegung auf den Bohrlochkolben. Die Hubbewegung fördert Öl in das Förderrohr und hebt es an die Oberfläche.
Konventionelle Pumpen entsprechen API-Anforderungen. Langkolbenpumpen, Aufhängepumpen und andere Anordnungen können nach der vom Kunden vorgegebenen Konfiguration geliefert werden.
Pumpenabmessungen und Einsatzbereiche
Vergleichen Sie Modellcodes, Pumpendurchmesser, Kolben- und Zylinderlängen, Förderrohrgröße, Gestängedurchmesser und Anschlussmaße in der technischen Tabelle.
| Modell | Codebezeichnung | Pumpendurchmesser mm | Kolbenlänge m | Pumpenzylinder m | Förderrohr-Außendurchmesser mm | Pumpengestängedurchmesser mm | Verlängerungsanschluss m | Einsatzbereich |
|---|---|---|---|---|---|---|---|---|
| Rohrpumpe | 20/25-106TH | 28.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | Geeignet für Ölbohrungen, deren Fördermedien Salze, Schwefel, Kohlendioxid, Bakterien und geringe Sandmengen enthalten. |
| 20/25-125TH | 31.8 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | ||
| 20/25-150TH | 38.1 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 20/25-175TH | 44.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 25-200TH | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-225TH | 57.2 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-275TH | 69.9 | 06~2.1 | 3.3~9.5 | 88.9 | 22.2 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| Einsetzbare Gestängetiefpumpe | 20-125RH/W | 31.8 | 06~2.1 | 3.3~9.5 | 60.3 | 19.1 | 0.6~0.9 | |
| 25-150RH/W | 38.1 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-175RH/W | 44.5 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-200RH/W | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-225RH/W | 57.2 | 06~2.1 | 3.3~9.5 | 88.9 | 19.1 | 0.6~0.9 |

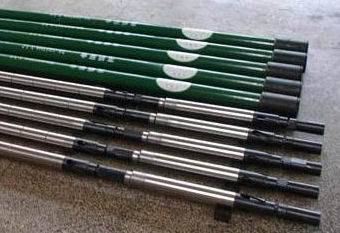

Spezielle Gestängetiefpumpen
Sonderausführungen eignen sich für Bohrungen mit Sand, Gas oder hochviskosem Öl sowie für geneigte, förderrohrlose und weitere feldspezifische Anwendungen. Pumpen und Komponenten werden anhand der Feldbedingungen und Kundenanforderungen ausgewählt.
- Galvanische Zylinderbeschichtung im geschlossenen Kreislauf und horizontales Tieflochhonen für beschichtete Zylinder bis 9 m Länge; weitere Stangen und Rohre bis 10 m.
- Kolbenoptionen umfassen Edelstahl, galvanische Beschichtungen und Ni-P-spritzgeschweißte Oberflächen.
- Ventilkugeln und -sitze sind aus Edelstahl, Keramik und Hartmetall erhältlich.
