TIME ROLLING · PHARMAMASCHINEN
Blister- & Sekundärverpackungsanlagen
Verbinden Sie Blisterformung und -versiegelung mit Kartonieren, Versandverpackung und Palettieren. Time Rolling liefert Anlagen für Alu/Alu- und Alu/PVC-Blister sowie die anschließende Sekundärverpackung für den Versand.
- Blisterformate
- Alu/Alu & Alu/PVC
- Verpackungsstufen
- Vom Blister zur Palette
- Blistermaschinenmodelle
- TR-DPH 260 / 260A

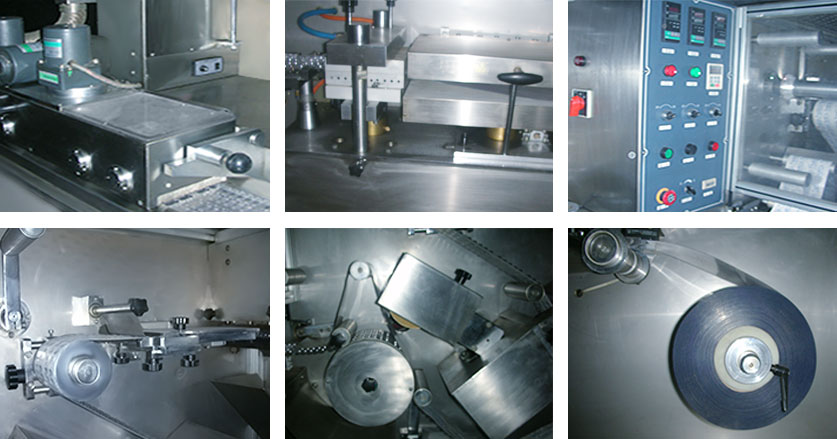

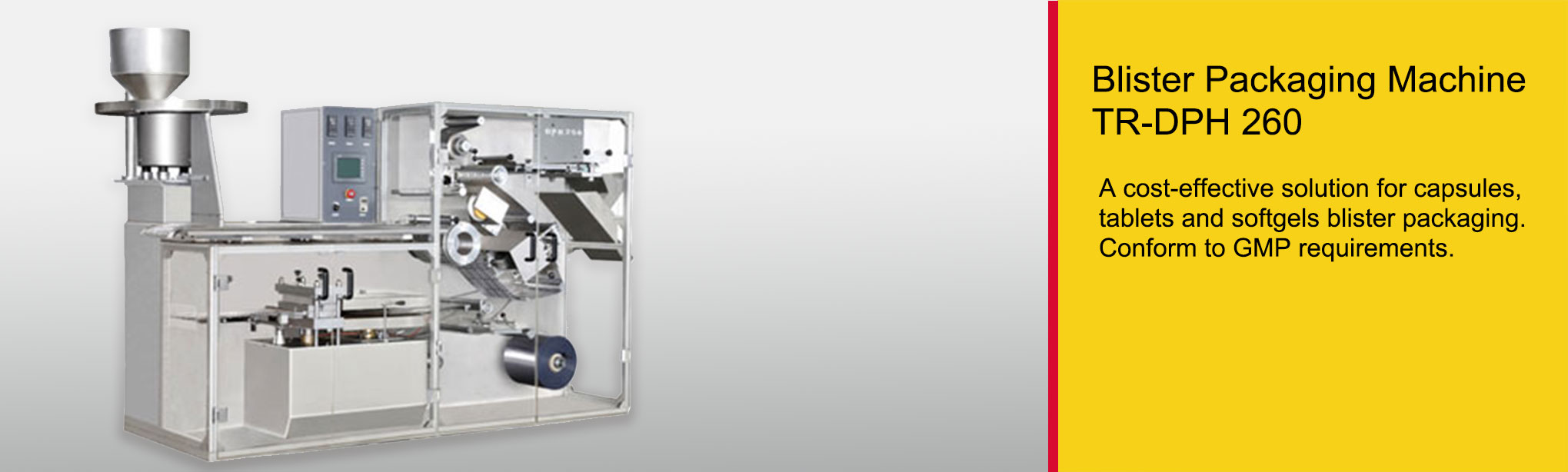

TR-DPH 260-Blisterverpackungsmaschine
Die TR-DPH 260 verbindet Edelstahl- und Aluminiumlegierungskomponenten mit servogesteuertem Materialtransport. Formatpositionierung und Materialverbindung unterstützen Verpackungsformatwechsel.
- Rollenaußendurchmesser des Formmaterials bis 600 mm.
- Servo-Vorschubsystem mit einstellbarer Blisterlänge.
- Schnellverriegelung beim Wechsel des Deckmaterials und Beschnittmesser für Restmaterial.
- Integrierte Materialverbindung und automatische Formatpositionierung.
- Innenliegender Siegelzylinder und Konstruktion für GMP-Produktionsanforderungen.
| Modell | TR-DPH 260 |
|---|---|
| Max. Geschwindigkeit: | Alu/Alu 40 Stanzungen/min; Alu/PVC 70 Stanzungen/min |
| Max. Ausbringung: | 280 Blister/min (Alu/PVC-Blistergröße 57–80 mm) |
| Max. Formfläche: | 245x152 mm |
| Max. Formtiefe: | 12 mm |
| Material: | Max. Breite 260 mm |
| Maschinenleistung: | 9.6 kW |
| Maschinenabmessungen: | 4 Stationen: 2400x740x1,700 mm; 5 Stationen: 4450x740x1,700 mm |
| Maschinengewicht: | 4 Stationen: 1,800 kg; 5 Stationen: 1,950 kg |

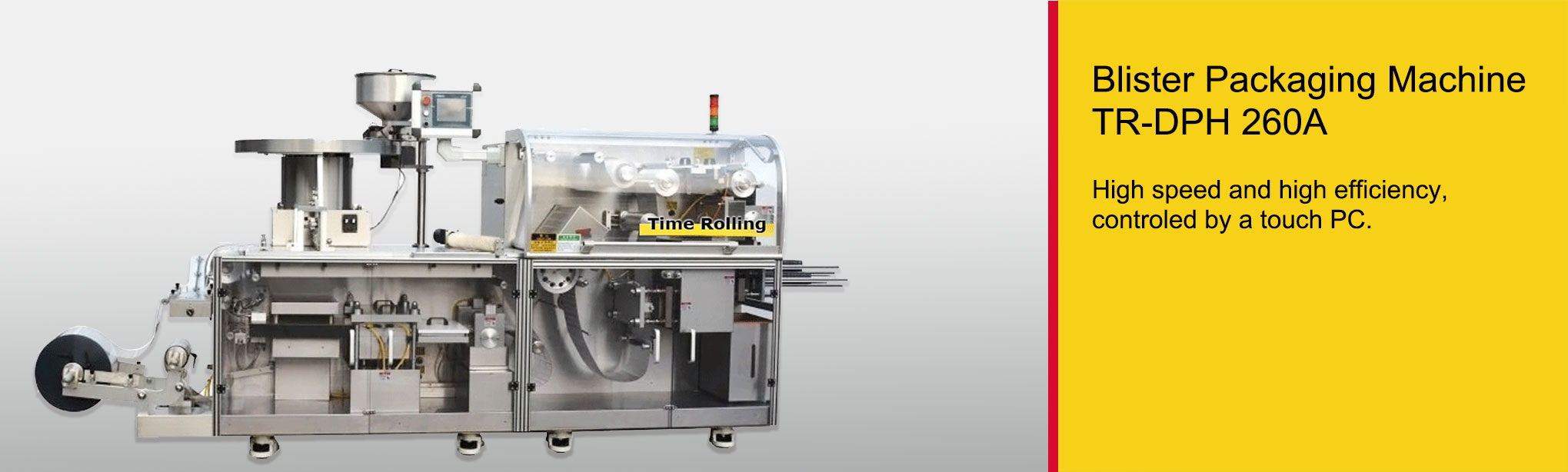

TR-DPH 260A-Blisterverpackungsmaschine
Die TR-DPH 260A ist eine Blisterverpackungsmaschine mit höherer Leistung, die an nachgeschaltete Anlagen wie Hochgeschwindigkeitskartonierer angeschlossen werden kann.
- Formmaterial-Rollendurchmesser bis 600 mm und integrierte Materialverbindung.
- Automatische Formatpositionierung für Formatwechsel.
- Fensterrahmen-Stanzwerkzeug zur Reduzierung des Beschnittabfalls.
- Querschneiden, Blistersammeln und Ausschleusen fehlerhafter Blister.
- Für GMP-Produktionsanforderungen ausgelegt.
| Modell | TR-DPH 260A |
|---|---|
| Max. Geschwindigkeit: | Alu/Alu 100 Stanzungen/min; Alu/PVC 200 Stanzungen/min |
| Max. Ausbringung: | 800 Blister/min (Alu/PVC-Blistergröße 57–80 mm) |
| Max. Formfläche: | 245x180 mm |
| Max. Formtiefe: | 12 mm |
| Material: | Max. Breite 260 mm |
| Maschinenleistung: | 15kW |
| Maschinenabmessungen: | 4800x1250x2,000 mm |
| Maschinengewicht: | 2,500 kg |

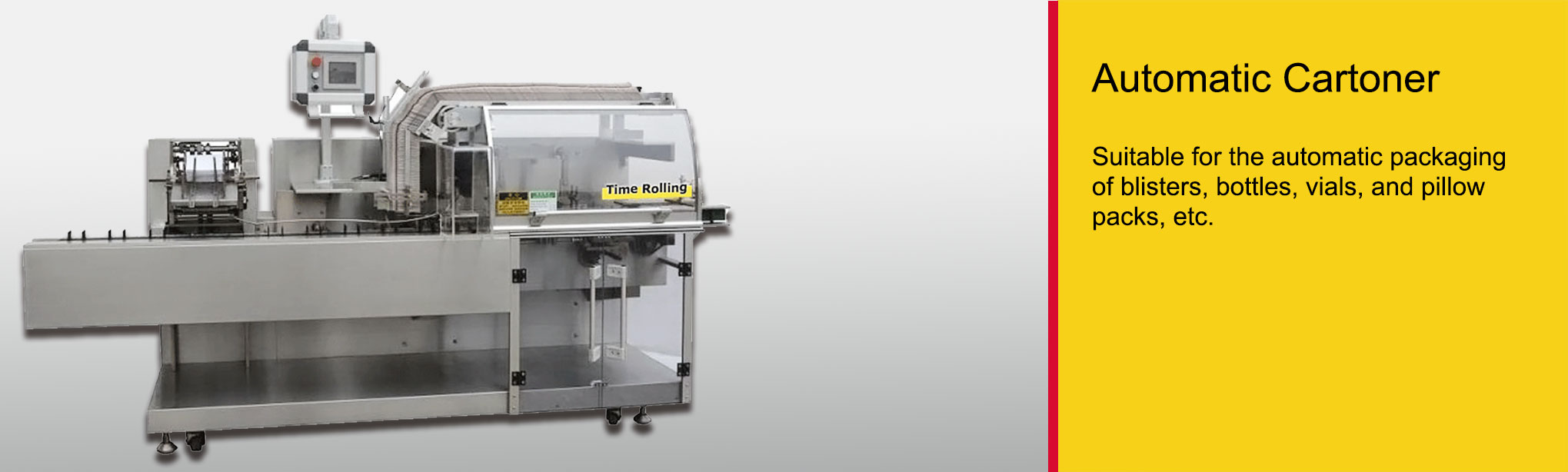

Automatischer Kartonierer
Der taktweise arbeitende Kartonierer verpackt Blister, Flaschen, Vials und Schlauchbeutel. Er faltet Beipackzettel, öffnet Faltschachteln, legt Produkte und Beipackzettel ein, prägt die Verpackung, schließt sie und gibt fertige Schachteln aus.
- Stecklaschen- oder Heißklebeverschlüsse für Faltschachteln.
- Formatwechsel für unterschiedliche Schachtelgrößen.
- Sensoren und Schutzeinrichtungen überwachen den Betrieb.
- Anschluss an Blistermaschinen, Schlauchbeutelmaschinen und Einschlagmaschinen möglich.
| Prüfmerkmal | Spezifikation |
|---|---|
| Max. Ausbringung | 120 Faltschachteln/min |
| Bereich der Schachtelgrößen | Max. 150x115x50 mm, min. 55x30x15 mm |
| Maschinenleistung | 1.8kW |
| Maschinenabmessungen | 3500x1500x1800mm |
| Maschinengewicht | 1200kg |

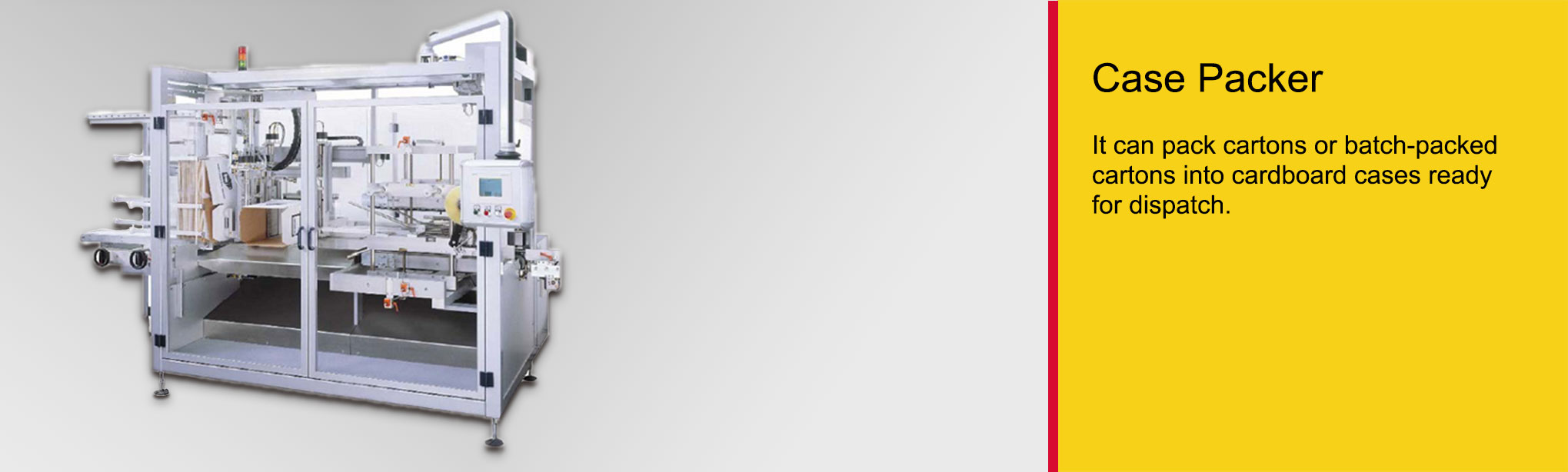

Kartonpacker
Der Kartonpacker am Linienende lädt Faltschachteln oder gruppierte Schachteln in Versandkartons. Er übernimmt das Aufrichten, Beladen und Verschließen der oberen und unteren Kartonklappen.
- Verschließen mit Klebeband; Heißkleber optional.
- Für abgestimmtes Aufrichten und Füllen von Versandkartons ausgelegt.
- Vergleichen Sie nachstehend Kartonabmessungen, Leistung und Versorgungsanforderungen.
| Prüfmerkmal | Spezifikation |
|---|---|
| Kapazität | 5 Kartons/Minute |
| Max. Kartongröße (L*B*H) | 600x400x380 mm |
| Min. Kartongröße (L*B*H) | 150x150x110mm |
| Leistung | 3 kW |
| Luftdruck | 0.6 MPa |
| Maschinengröße (L*B*H) | 3200x1820x1900mm |
| Gewicht | 1,500 kg |

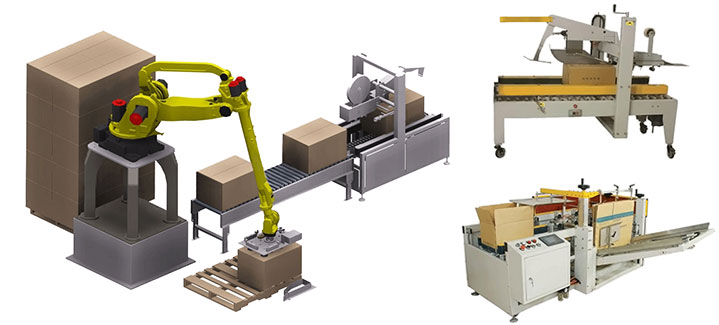

Automatische Palettierlinie
Ein kompaktes Palettiersystem verbindet Kartonaufrichtung, Befüllung, Verschließen und Palettieren. Servogesteuerte Bewegungen ermöglichen das Greifen und Ablegen von Produkten aus unterschiedlichen Positionen.
