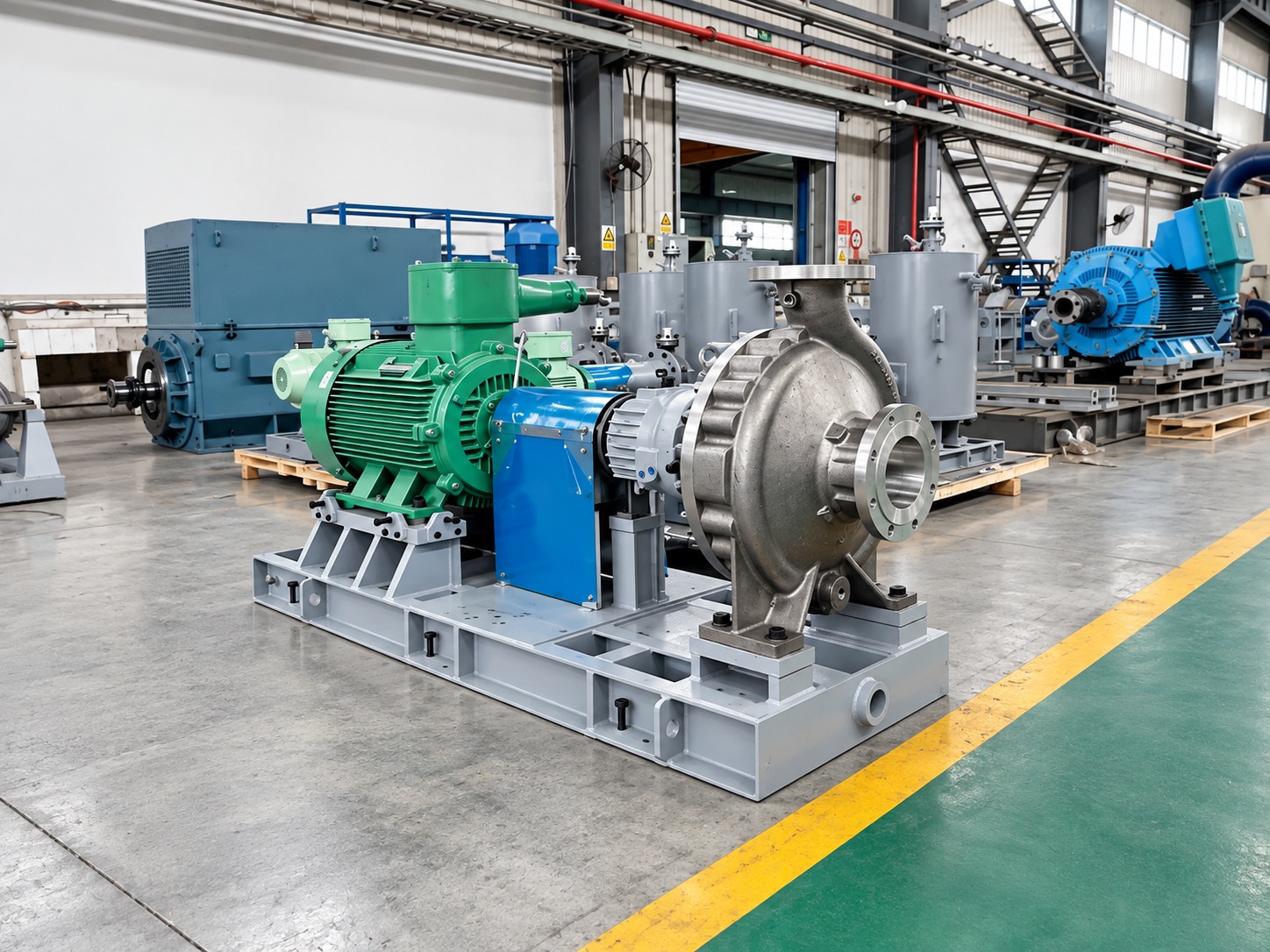

Horizontales Pumpenaggregat mit grünem Motor und blauem Kupplungsschutz.

FLIEGEND GELAGERT / HORIZONTAL EINSTUFIG

API 610 OH1 & OH2 Prozesspumpen mit fliegender Lagerung

Time Rolling bietet horizontale, einstufige Pumpen mit fliegender Lagerung und fußgelagerten oder auf Wellenmitte abgestützten Gehäusen für leichte und mittlere Prozessbeanspruchungen.

Betriebsbereich ansehen ↓

ZWEI ABSTÜTZUNGSARTEN

API 610 OH1 und OH2: der konstruktive Unterschied

OH1

Fußgelagertes Gehäuse

Das Gehäuse wird durch Füße unterhalb der Wellenmitte abgestützt. Das Laufrad ist in einer horizontalen, einstufigen Anordnung fliegend vor der Lagerbaugruppe gelagert.

OH2

Auf Wellenmitte abgestütztes Gehäuse

Das Gehäuse wird auf Höhe der Wellenmitte abgestützt. Diese Anordnung ermöglicht die Wärmeausdehnung des Gehäuses um die Wellenmitte und wird bei der Prüfung von Hochtemperaturanwendungen berücksichtigt.

Wählen Sie die Abstützungsart unter Berücksichtigung von Betriebstemperatur, Rohrleitungslasten, Einbaubeschränkungen und Wartungsanforderungen. Die endgültige Pumpenkonfiguration wird anhand der vorgegebenen Betriebsaufgabe geprüft.

KONFIGURATION

Konstruktionsoptionen für den Prozess

Sonderausführungen können für andere Anwendungen geprüft werden. Optionen werden passend zum Fördermedium und den Betriebsbedingungen ausgewählt; sie gehören nicht zu jeder Pumpenkonfiguration.

Offene, für kleine Förderströme ausgelegte oder zurückgesetzte Laufräder
Verstopfungsfreies Gehäuse
Heizmantel
Sonderkonstruktion für hohen Saugdruck
Selbstansaugende Ausführung

BETRIEBSBEREICH DER OH1-/OH2-BAUREIHE

Betriebsbereich

Druck: 13.5 MPa max.
Förderstrom: ～2600 m³/h
Förderhöhe: ～300 m
Temperatur: 450 °C max.

Materialien, Dichtungsanordnungen, Inspektions- und Prüfanforderungen sowie eine gegebenenfalls erforderliche API-610-Konformität werden bei der technischen Prüfung für die ausgewählte Pumpe vereinbart.

Pumpenaggregate und Details

5 Originalfotos

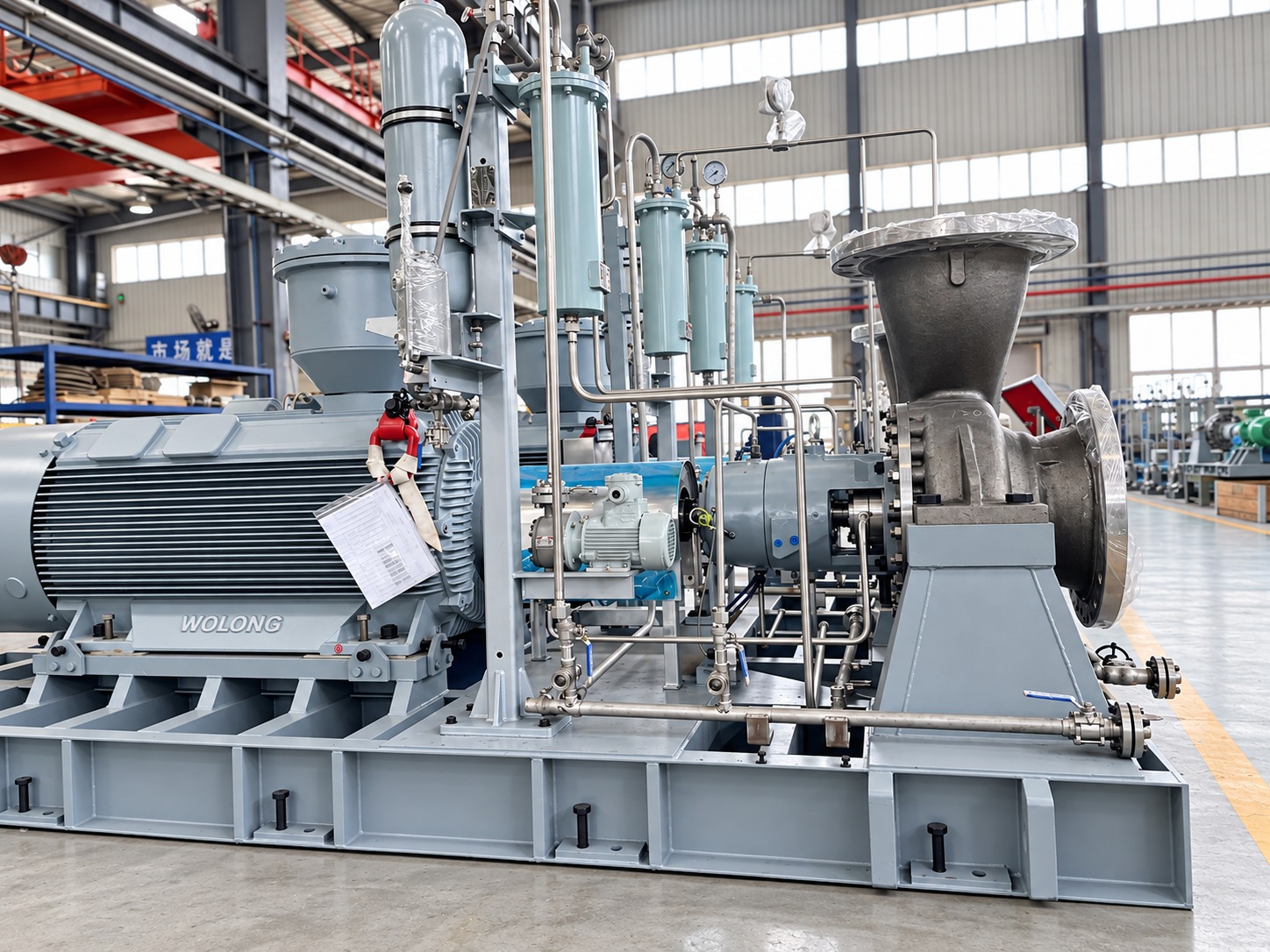

Seitenansicht einer motorgetriebenen Pumpe mit Hilfsbehältern und Rohrleitungen.

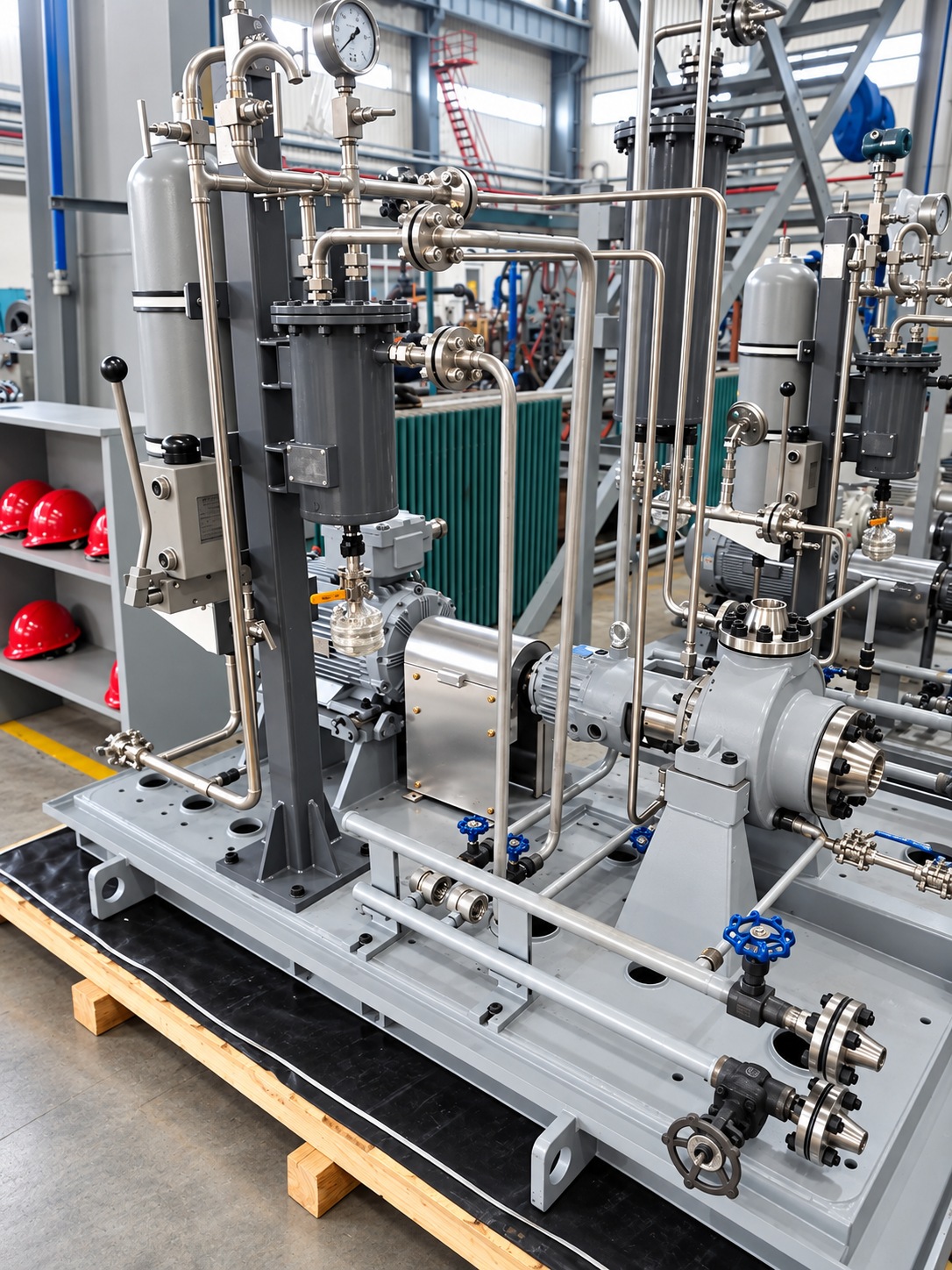

Pumpe auf Grundplatte mit Hilfsbehältern und angeschlossenen Rohrleitungen.

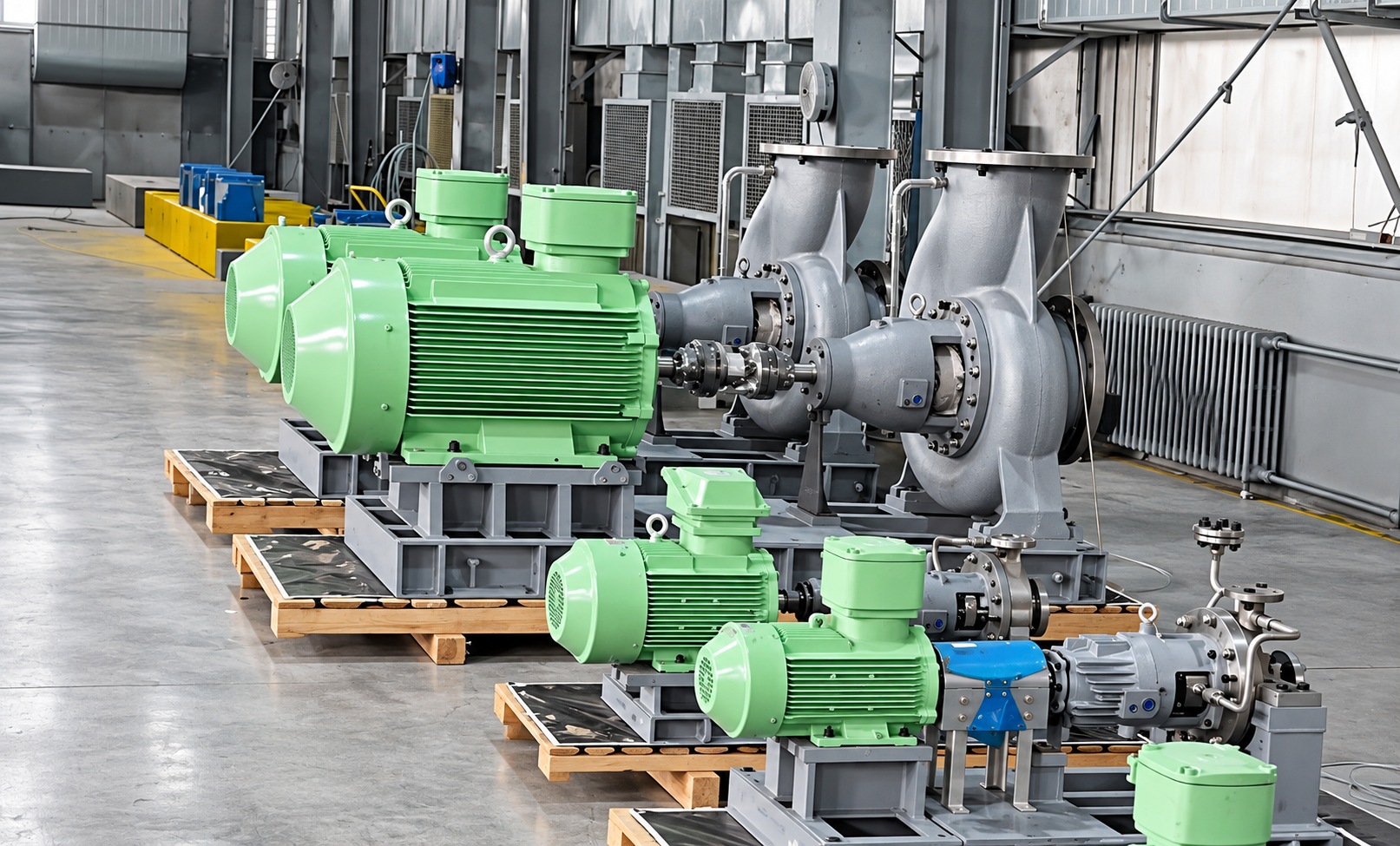

Motorgetriebene Pumpenaggregate auf hölzernen Transportunterlagen.

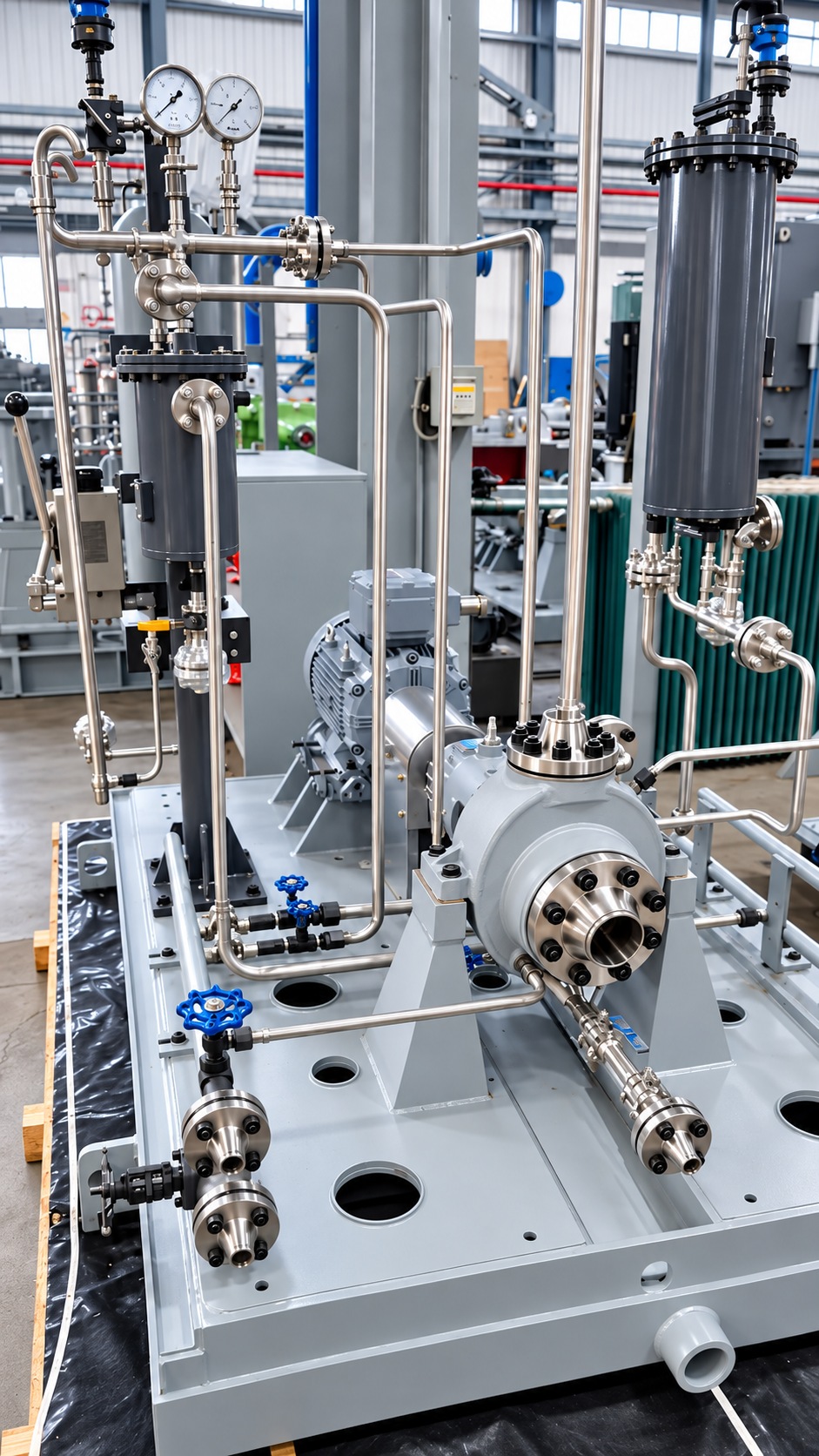

Vorderansicht von Pumpengehäuse, geflanschtem Zulauf und Hilfsrohrleitungen.

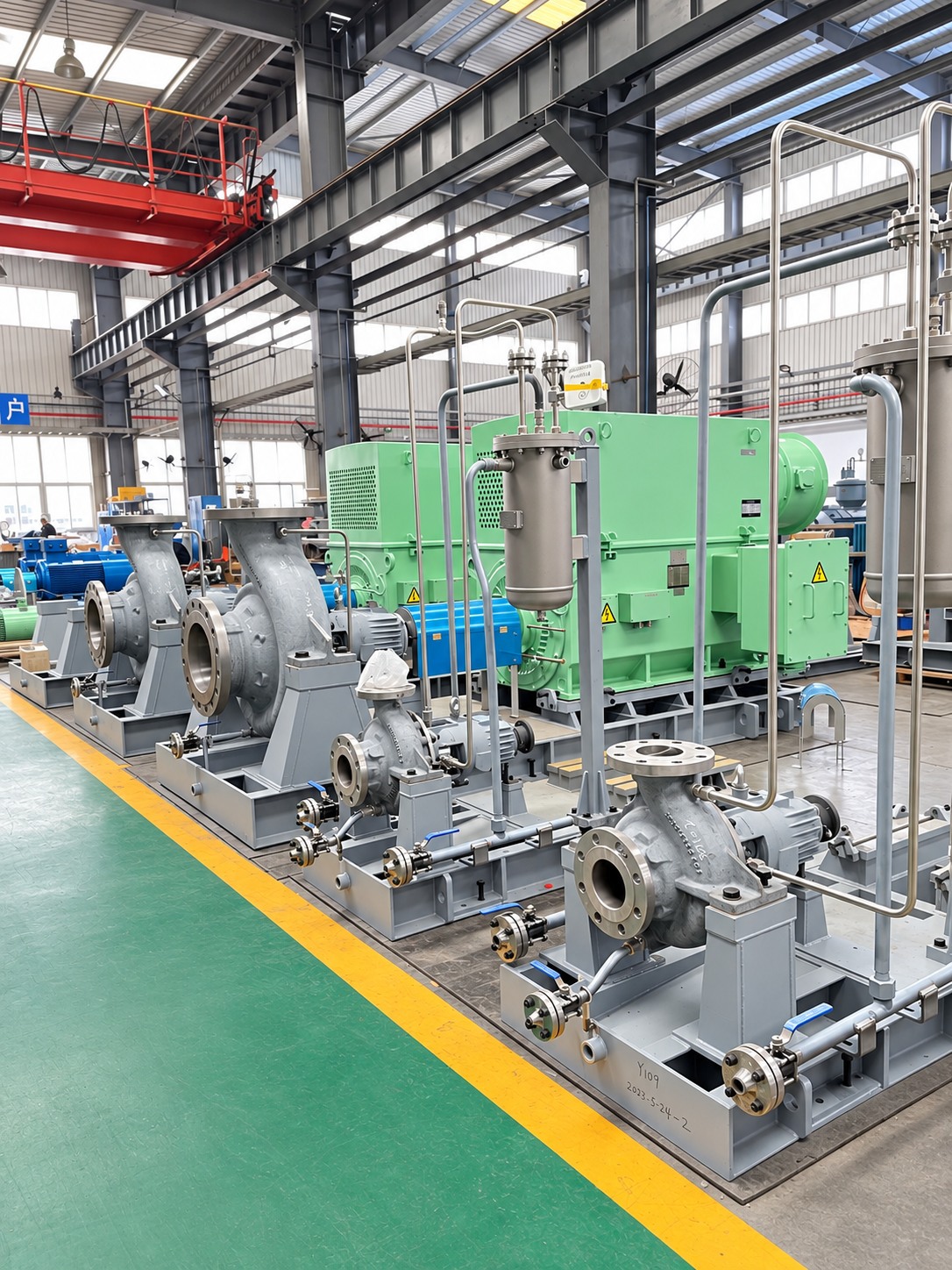

Pumpenaggregate unterschiedlicher Größe in der Werkstatt.

Mehr über unsere Pumpen und Teile

Die Baureihe dient Prozessanwendungen mit leichter und mittlerer Beanspruchung. Flüssigkeitseigenschaften, Feststoffgehalt, Saugbedingungen und Temperatur bestimmen, ob eine Standardanordnung oder eine Sonderausführung geeignet ist.
Der angebotene Umfang umfasst horizontale, einstufige Pumpen mit fliegender Lagerung und die aufgeführten Sonderausführungen, vorbehaltlich technischer Prüfung.
Die Fotos zeigen Beispielaggregate; Motor, Kupplung, Grundplatte und Hilfsausrüstung eines Auftrags werden im vereinbarten Lieferumfang festgelegt.
