TIME ROLLING · ÖL- UND GASFÖRDERUNG
Pumpengestänge & Zubehör

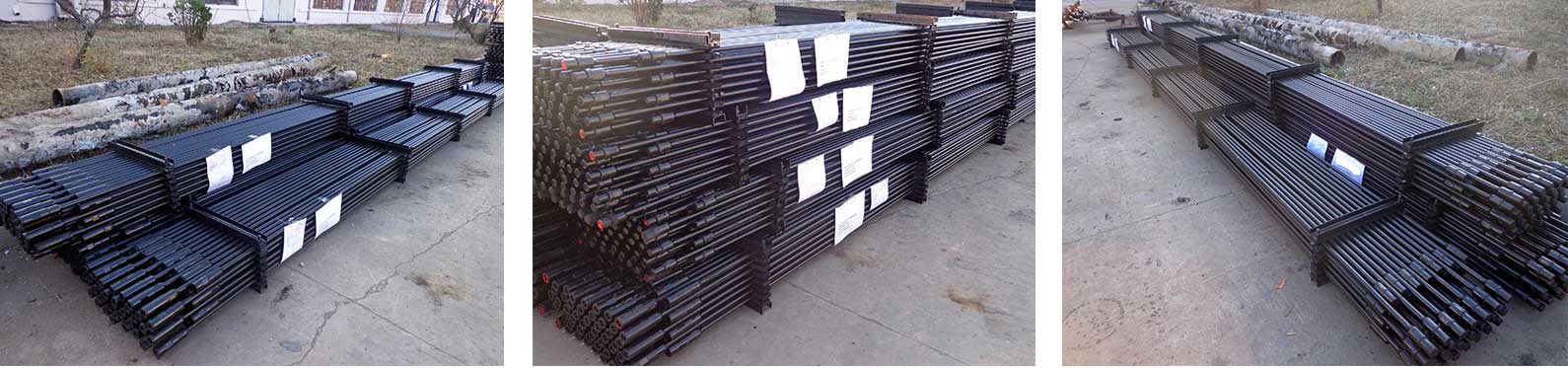

Time Rolling liefert Pumpengestänge und Kupplungszubehör für Ölbohrungen mit Gestängetiefpumpen. Die Fertigung verbindet kontinuierliches Stauchen, CNC-Bearbeitung und fluoreszierende Magnetpulverprüfung bei einer angegebenen Kapazität von bis zu fünf Millionen Metern jährlich.
- Güten C und D
- API 11B
- Magnetpulverprüfung der Gestängeköpfe
- 100%
- Angegebene maximale Werksproduktion
- 5 Millionen m/Jahr
Fertigung und Prüfung von Pumpengestängen
Die Rohstoffe werden vor der Fertigung geprüft. Richten, kontinuierliches Stauchen und CNC-Bearbeitung formen Gestängekörper und Enden. Vor der Lieferung folgt eine fluoreszierende Magnetpulverprüfung.

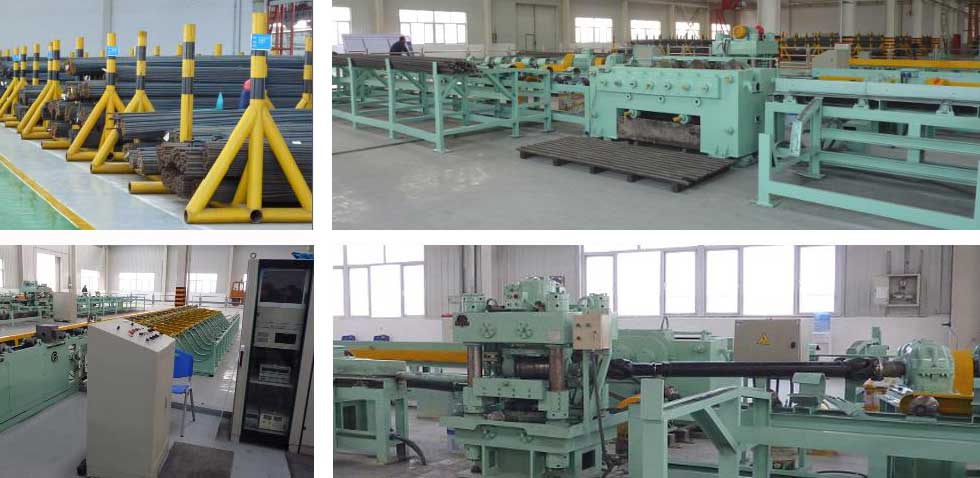

01 Rohstoff und Richten
Eingangsmaterial prüfen und warme Stäbe richten, um die Maßgenauigkeit zu unterstützen.

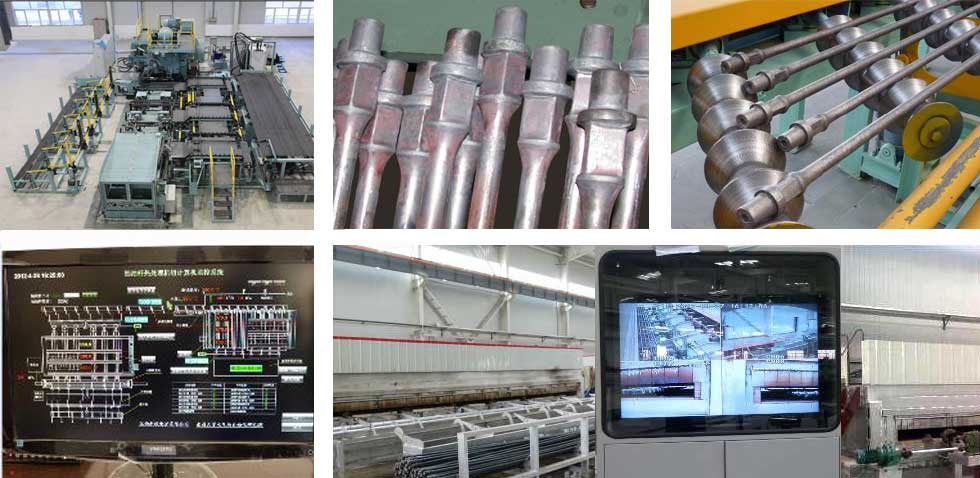

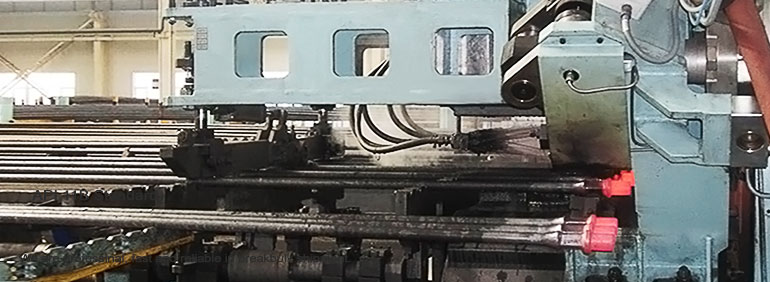

02 Kontinuierliches Stauchen
Eine automatische kontinuierliche Stauchlinie russischen Ursprungs formt die Gestängeenden.

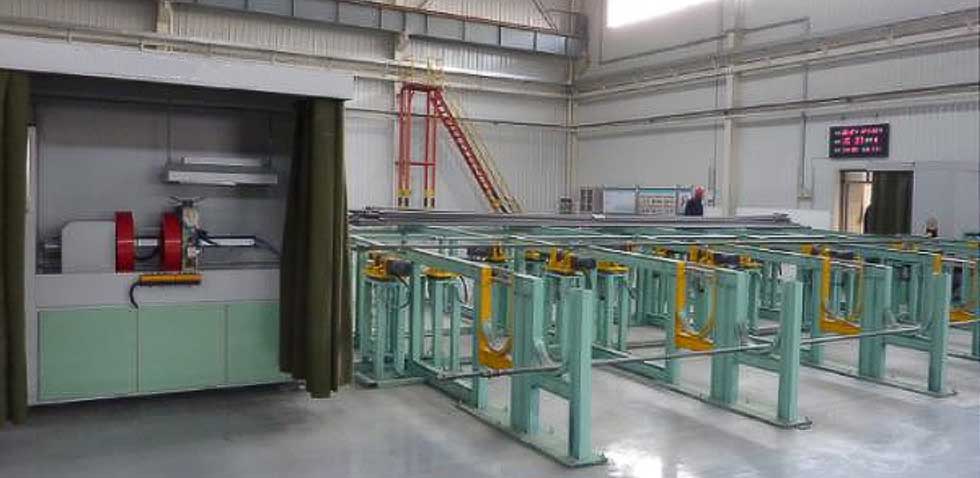

03 Magnetpulverprüfung
Vor der Lieferung eine fluoreszierende Magnetpulverprüfung der Gestängeköpfe durchführen.

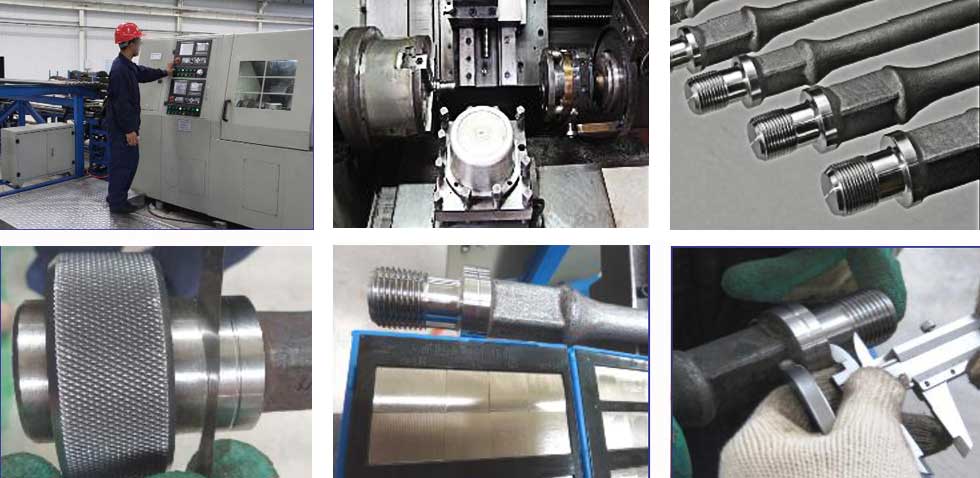

04 CNC-Bearbeitung
Enden und Gewinde der Pumpenstangen mit CNC-Anlagen bearbeiten.
Güten und Abmessungen der Pumpengestänge
Standard-Pumpengestänge werden nach API Specification 11B in den Güten C und D gefertigt. Gestänge der Güte H werden ebenfalls für Bohrungen und Anwendungen mit größeren Pumpen angeboten. Prüfen Sie Güte, Größe und Verbindungsanforderungen anhand der Betriebsbedingungen.
| Nenngröße Zoll | Außendurchmesser mm | Gewindenenndurchmesser Zoll | Schlüsselweite | Länge | ||
|---|---|---|---|---|---|---|
| mm | Zoll | mm | ft | |||
| ⅝ | 15.88 | 1 5/16 | 22.2 | ⅞ | 7518 ~ 9042 | 25 ~ 30 |
| ¾ | 19.05 | 1 1/16 | 25.4 | 1 | ||
| ⅞ | 22.23 | 1 3/16 | 25.4 | 1 | ||
| 1 | 25.40 | 1⅜ | 33.3 | 1 5/16 | ||
| 1⅛ | 28.58 | 1 9/16 | 38.1 | 1½ | ||
| Länge der Kurzstange: 20, 44, 68, 92, 116 Zoll | ||||||
Gestängekonfigurationen

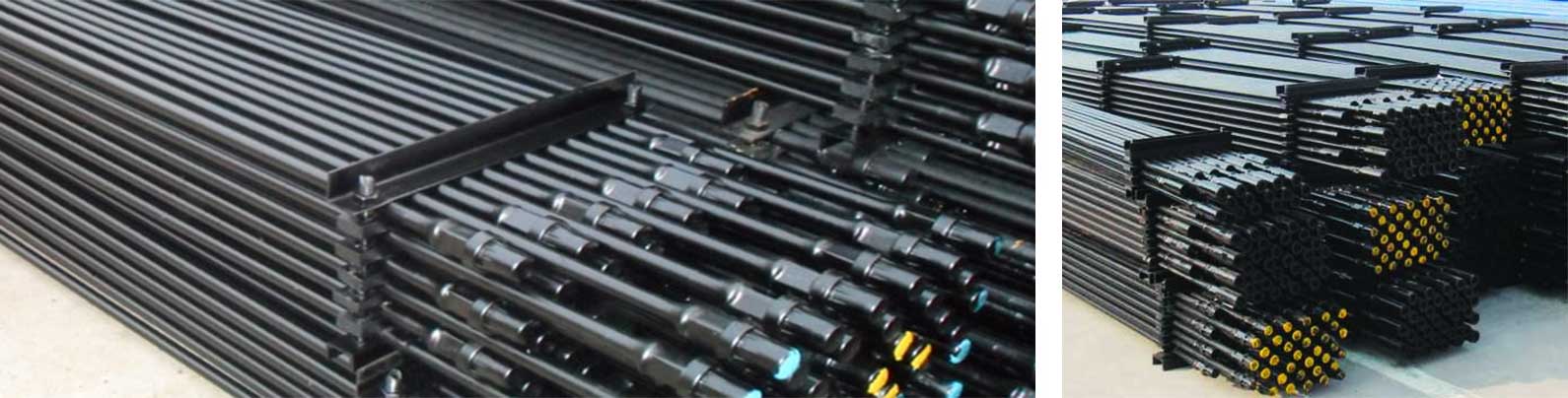

Hohle Pumpengestänge und zusätzliche Konfigurationen ergänzen das Standardsortiment. Geben Sie die erforderlichen Abmessungen und die Kupplungsanordnung entsprechend Bohrlochgeometrie und Betriebsbedingungen an.
Drehkupplungen und starre Kupplungen für Pumpengestänge
Drehkupplungen machen den Gestängestrang gelenkig, unterstützen die Übertragung der Last von Gewichtsstangen und reduzieren das Klemmen in abgelenkten Bohrungen. Auch starre Kupplungen sollen Reibungswiderstand verringern und einen wirksamen Pumpenhub im Bohrloch unterstützen.
Der Abstand schafft eine Lagerfläche für den unteren Strang und verringert den Kontakt zwischen Gestänge, Gewichtsstangen und Förderrohrwand. Eine Drehkupplung kann sich um 360° um ihre Mittelachse drehen und so das Gewindelösen reduzieren. Strömungsgünstige Kupplungsprofile begrenzen Flüssigkeitsreibung und Kolbeneffekte.

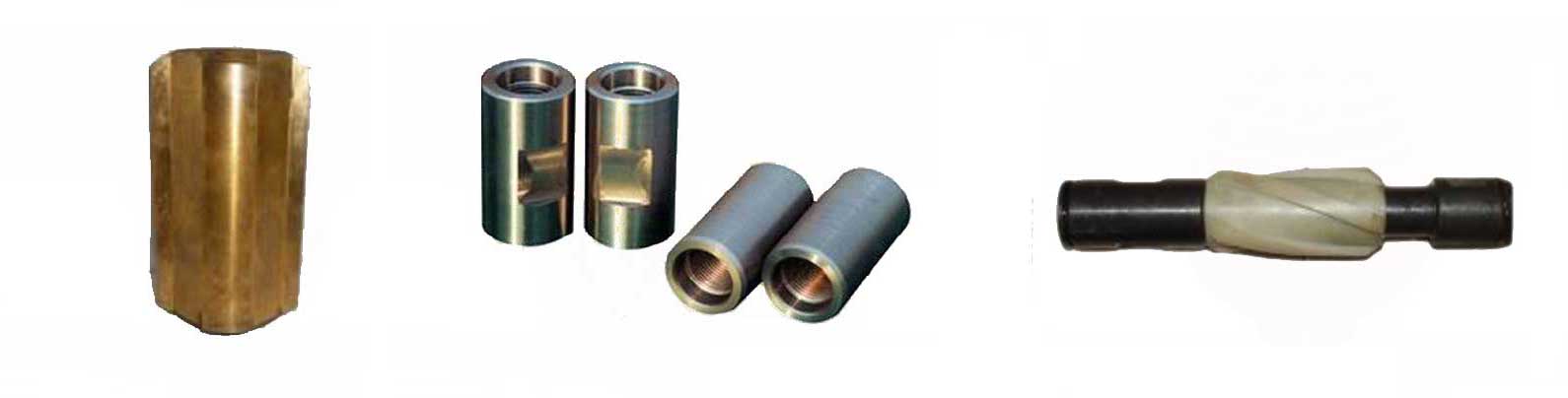

Kupplungszubehör für Pumpengestänge
Prüfen Sie Gestängeverbindung und Kupplungsabmessungen gemeinsam, wenn Sie den vollständigen Pumpengestängestrang spezifizieren.
